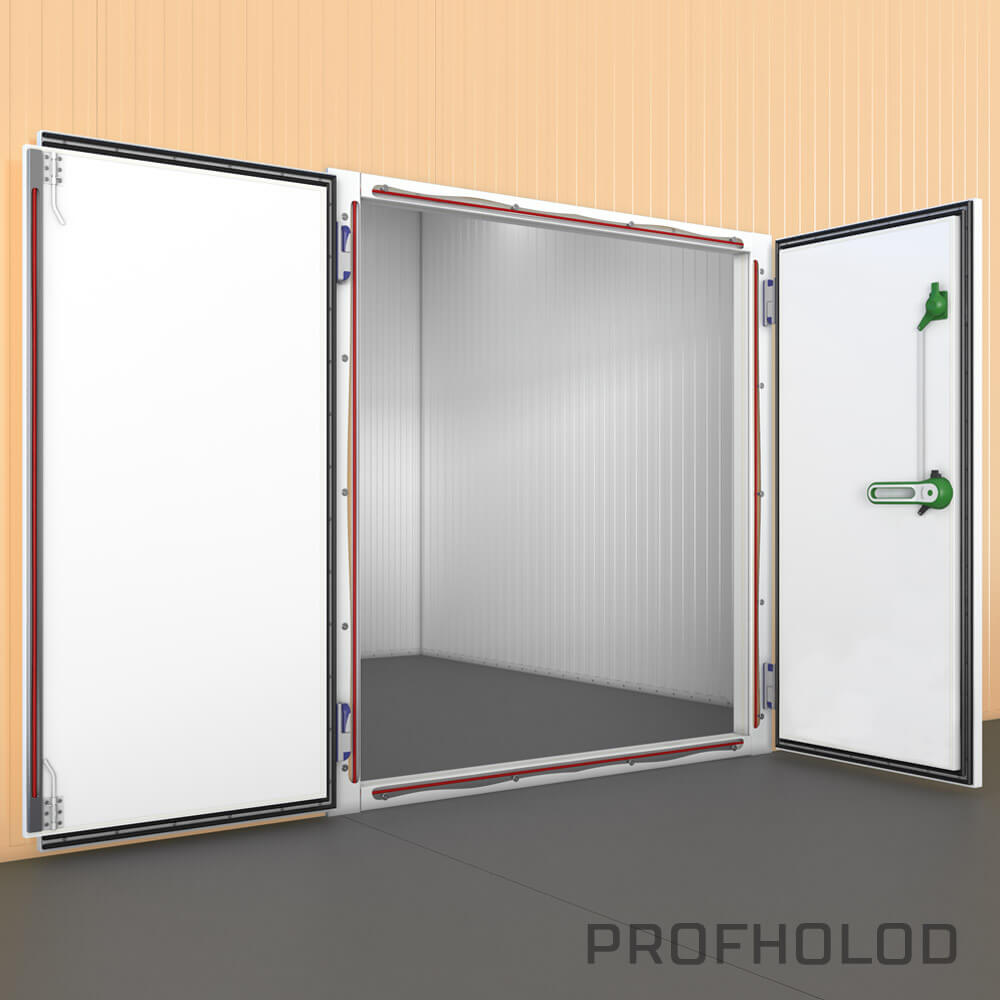

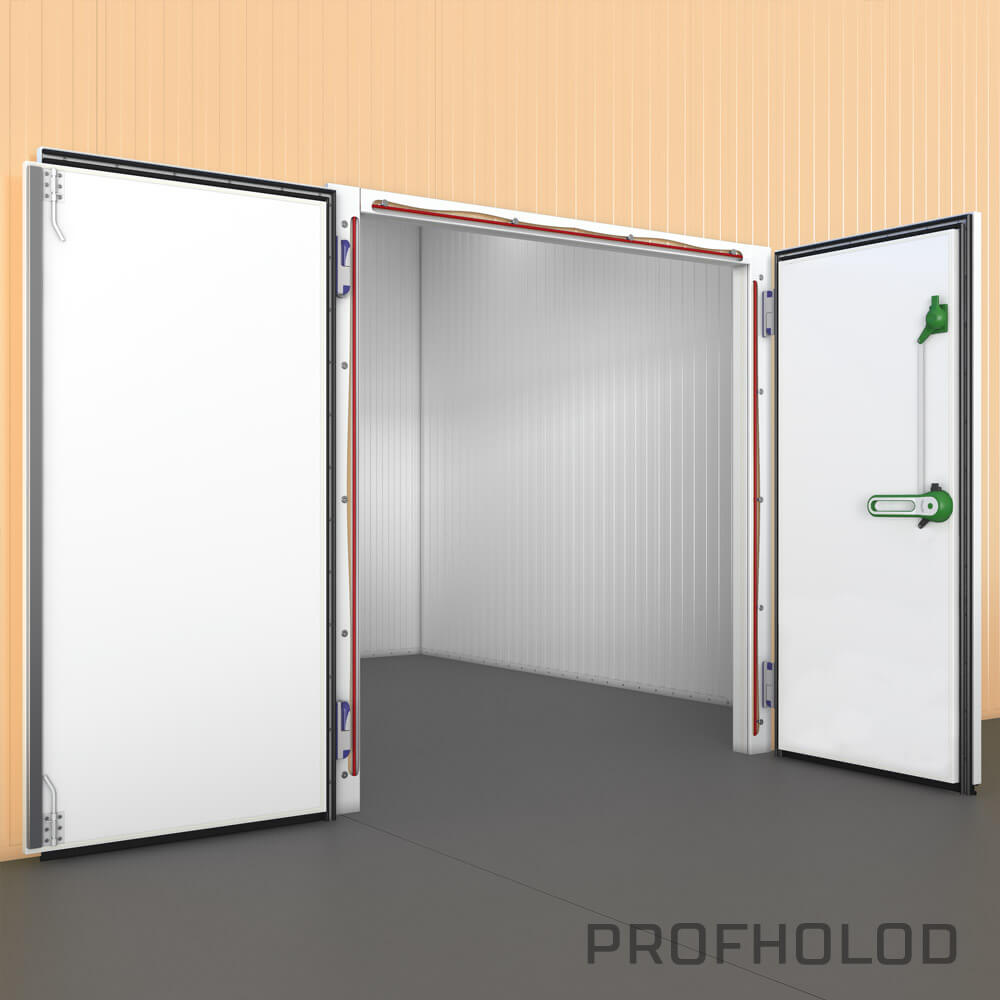

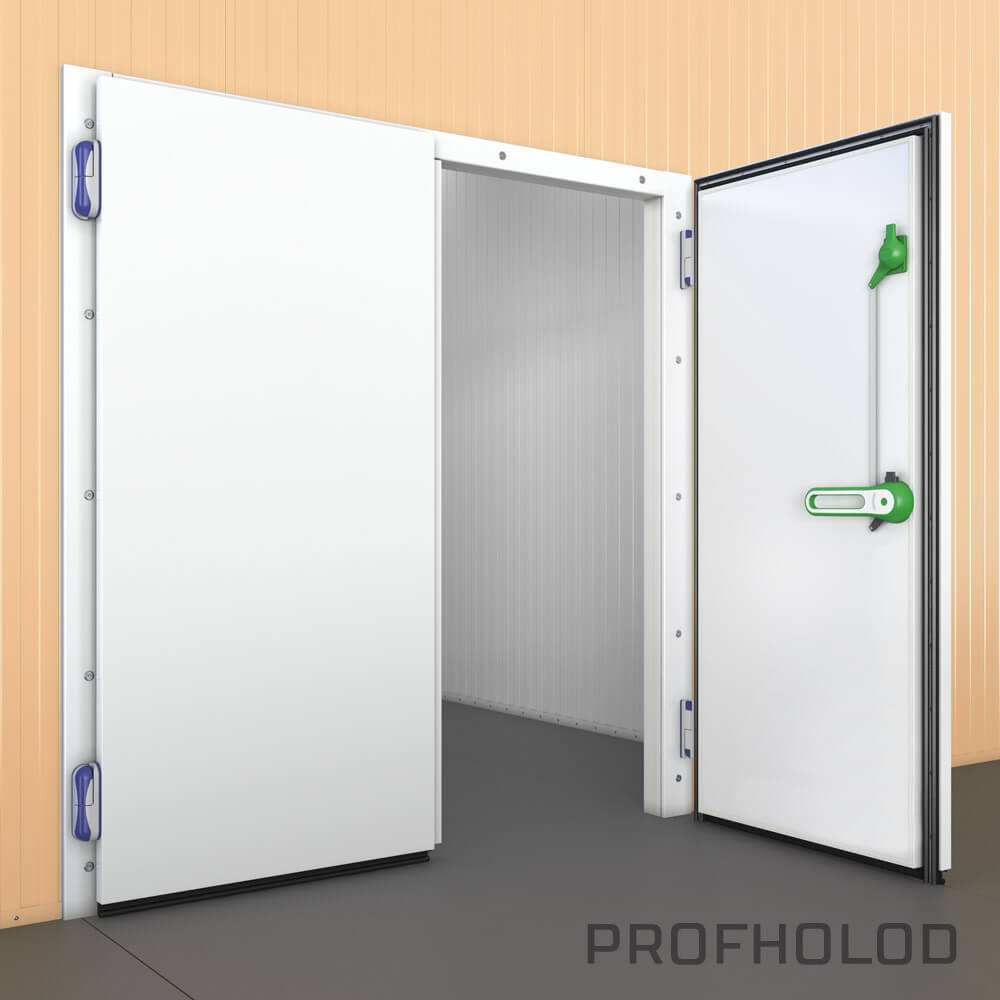

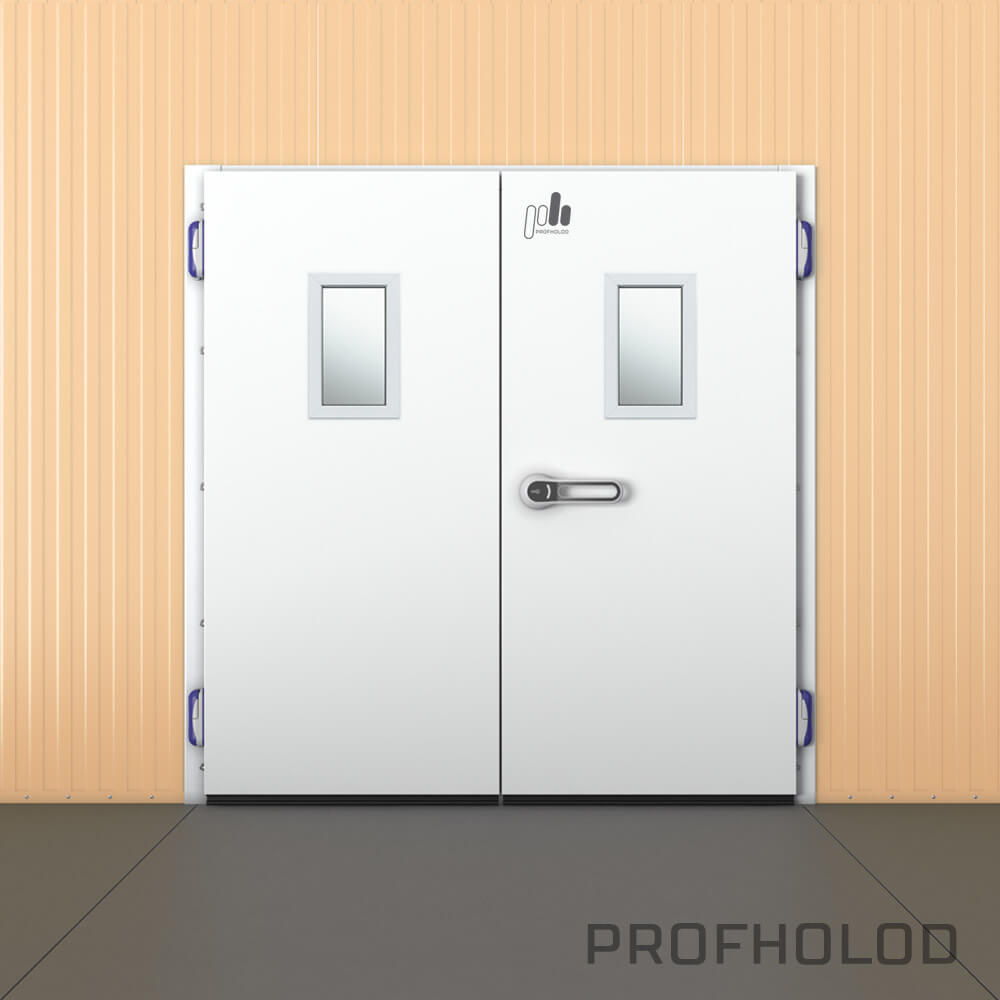

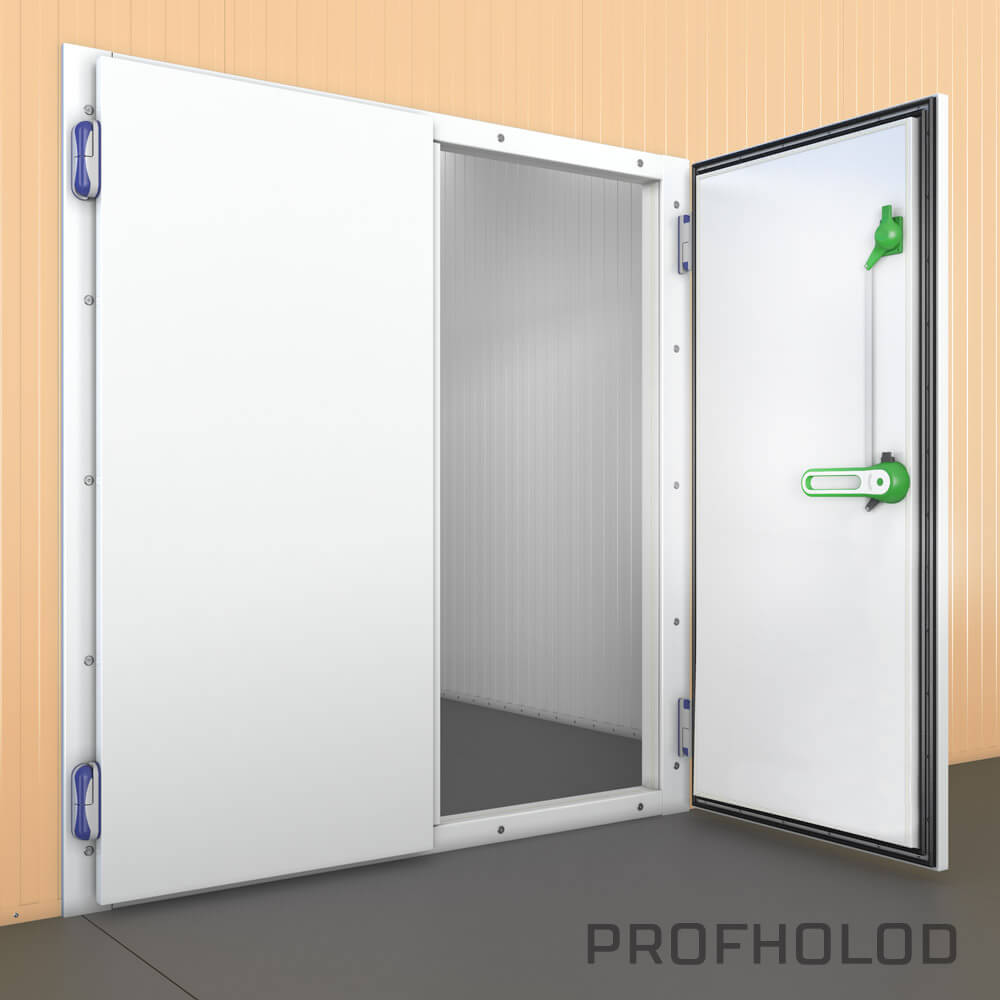

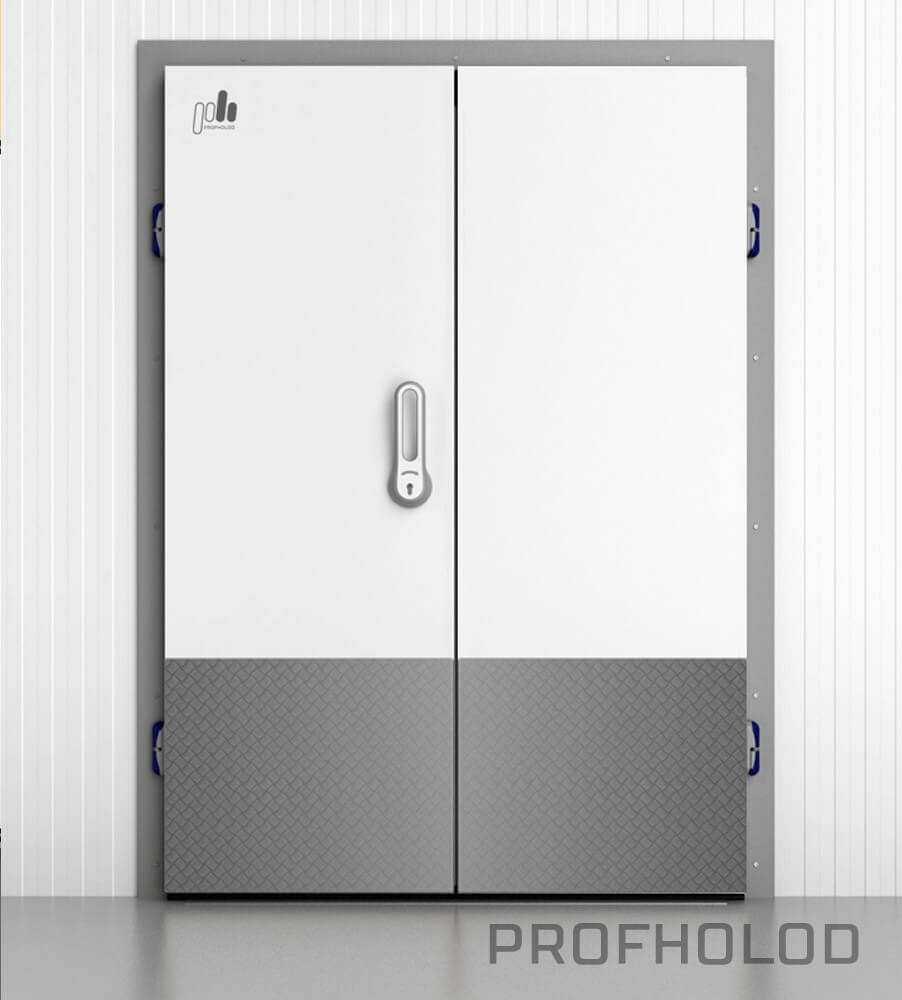

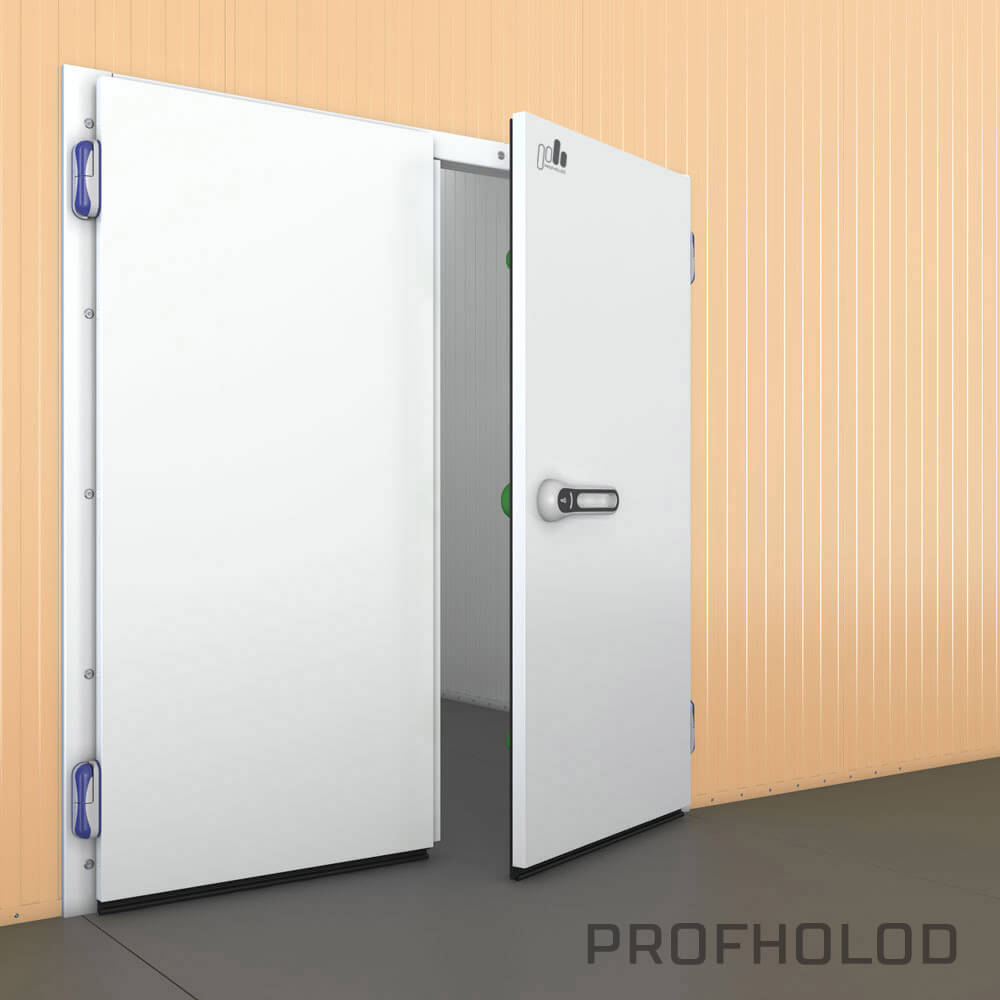

Распашные двустворчатые холодильные двери (РДД) ПрофХолод

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Толщина дверного полотна: 80, 100, 120 мм.

Наполнитель: высококачественный жёсткий пенополиуретан (PUR Classic) плотностью до 50 кг/м³ от немецкого производителя Dow Chemiсal.

Высота проёма: до 2400 мм в стандартной серии и до 5000 мм в серии R.

Ширина проёма: до 2400 мм в стандартной и до 3000 мм в серии R c замками и петлями немецкой компании Rahrbach (Райбах).

НАЗНАЧЕНИЕ ДВЕРЕЙ

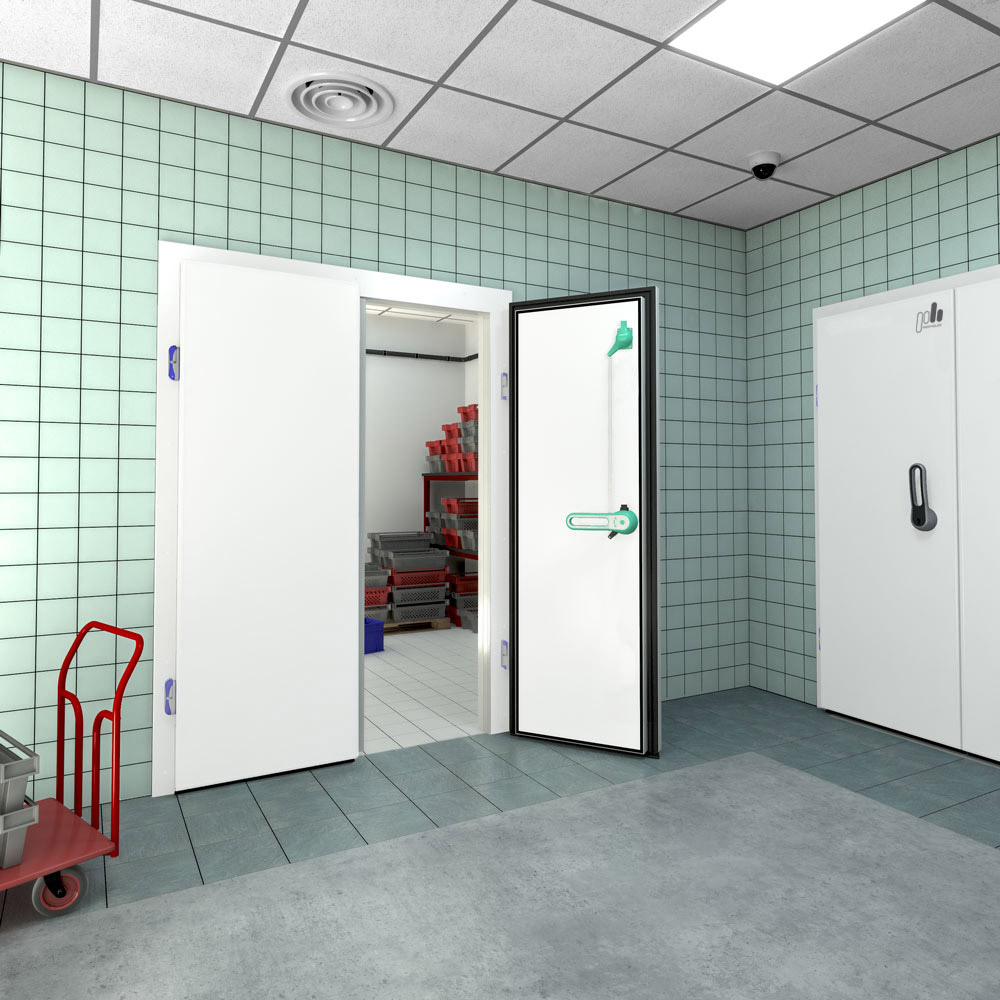

Распашные двустворчатые двери используются при ширине дверного проёма более 1400 мм. Такие проёмы используются в холодильных камерах, рассчитанных на хранение и заморозку крупногабаритной продукции. При одной открытой створке распашные двустворчатые двери могут использоваться как обычная распашная дверь, а при открытых двух створках — позволяют перевозить габаритные грузы на тележках.

Распашные двустворчатые холодильные двери (РДД) "ПрофХолод" применяются:

• в промышленных средне- и низкотемпературных холодильных камерах
• в холодильных складах любого типа;
• в помещениях, требующих поддержания температурного режима
• в помещениях с высокой проходимостью
• в помещениях, где грузы переносятся вручную или перевозятся на тележках;
• в условиях влажности 80% и температуры от –35…+45 °С, с небольшой продолжительностью влажности
• в местах отсутствия пыли, песка, сыпучих материалов

ВАРИАНТЫ ИСПОЛНЕНИЯ

• с немецкой фурнитурой Rahrbach (Райбах)
• с итальянским замком MTH (Эм-Ти-Аш)
• с порогом / без порога

В решениях без порога на полотно двери снизу прикрепляется уплотнитель 15948 EPDM. К беспороговой камере низкотемпературного и шокового режима рекомендуется добавлять опцию — утеплённый порог из нержавеющей стали.

• с левой или правой створкой открывания (по умолчанию открывающаяся створка правая)

Обе створки могут иметь разную ширину полотна и выполняться по индивидуальному проекту заказчика при условии, что минимальная ширина створки не меньше 550 мм. Стандартные створки производятся одинаковыми по ширине.

• средне- или низкотемпературного исполнения

ТЕМПЕРАТУРНЫЙ РЕЖИМ

Для холодильных камер с температурным режимом до 0 °C (среднетемпературный) можно использовать дверь без дополнительных обогревателей (ПЭН). Рекомендуемая толщина полотна двери — 80 мм.

Для морозильных камер с температурным режимом от 0 до –20 °C рекомендуется использовать двери с толщиной полотна 100 мм, а также дополнительные обогревающие приспособления (ПЭН), для обогрева рамы. Для обогрева без пороговых дверей так же используется опция — утеплённый порог из нержавеющей стали. В низкотемпературных камерах дополнительный ПЭН вставляется также в уплотнитель основной створки.

Для камер шоковой заморозки с температурным режимом от –20 до –35 °C толщина дверей должна быть более 100 мм. Дверь необходимо оборудовать ПЭНом обогрева металлической рамы и желательно ПЭНом уплотнителя двери. В беспороговых дверях в пол устанавливается утеплённый порог из нержавеющей стали.

ДВЕРНОЕ ПОЛОТНО

В стандартной комплектации полотно двери изготовлено из оцинкованного стального листа толщиной 0,5 мм с многослойной защитой из антикоррозийного покрытия, грунтовки и защитно-декоративного покрытия из полиэфирной краски белого цвета (RAL 9003).

Возможно изготовление в другом цвете по каталогу RAL. Толщина покрытия 25 мкм.

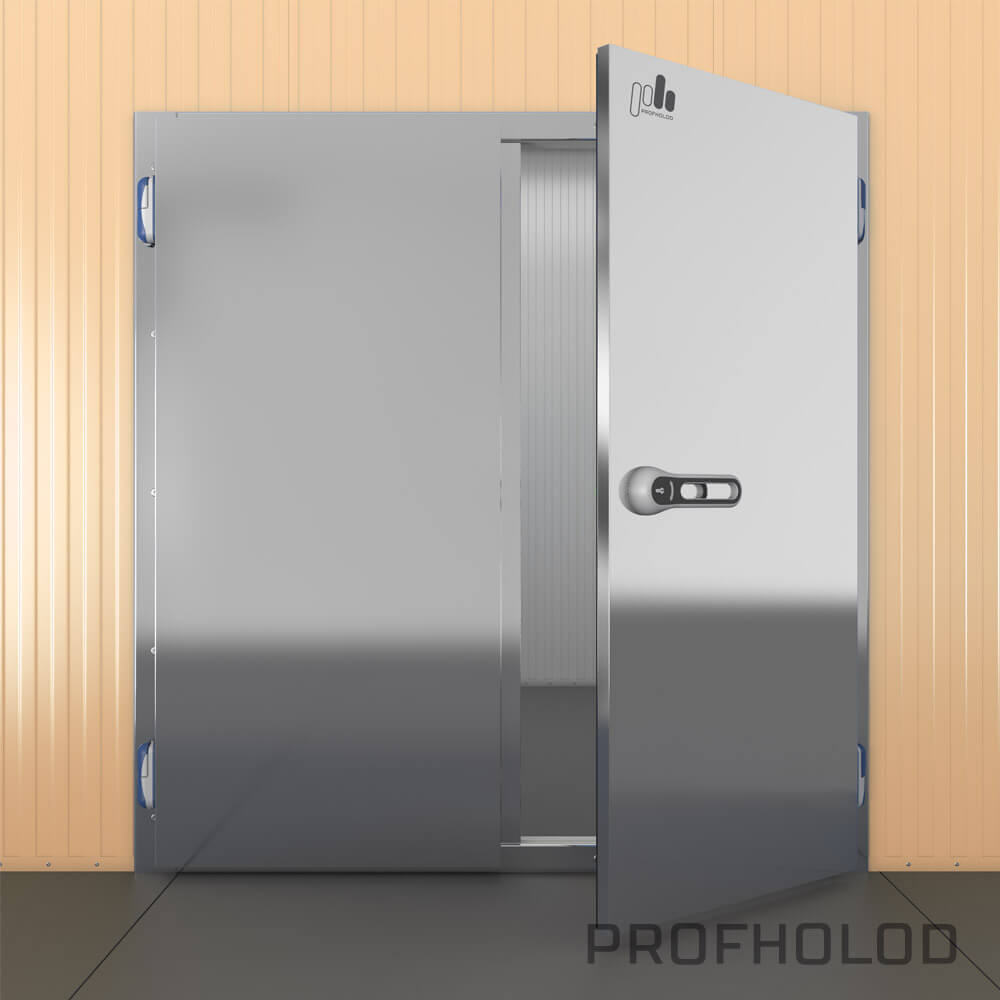

В зависимости от степени агрессивности рабочей среды помещения, где будет установлена дверь, возможно её изготовление из нержавеющей стали AISI 304 для пищевых продуктов или AISI 430 для непищевых, Food Safe, PVDF или Granite Farm.

Металлические торцы придают двери дополнительную стойкость к боковым ударам, неизбежным при эксплуатации.

Специальная плёнка толщиной 50 мкм обеспечивает защиту двери от повреждений при транспортировке и монтаже, свободно удаляется после установки.

ТЕПЛОИЗОЛЯЦИЯ

Наполнитель двери — жёсткий пенополиуретан PUR с плотностью до 50 кг/м³.

Коэффициент теплопроводности наполнителя двери PUR 0,022 Вт/(м·К) позволяет эффективно сохранять тепло или холод.

УПЛОТНИТЕЛЬ

Уплотнители для дверей представляют собой ленточные герметизирующие прокладки из пористой резины EPDM (на основе этиленпропилендиеновых мономеров) с нанесённым слоем липкого армированного клея, защищённого протекторной бумагой.

РАМА

Рама производится из стального листа толщиной 2 мм и красится порошковой краской. Стандартная рама окрашена в белый цвет RAL 9003. Возможно изготовление рамы любого цвета по каталогу RAL, из нержавеющей стали AISI 304 для пищевых продуктов или AISI 430 для непищевых.

Уплотнитель двойной резиновый Fermod (Фермод) 67 предназначен для герметизации дверного полотна распашных дверей с проёмом (рамой). Производитель — французская компания Fermod (Фермод).

ДВЕРИ ПРЕМИАЛЬНОЙ СЕРИИ R

Замок немецкой компании Rahrbach (Райбах) устанавливается на холодильные и морозильные двери до 5 метров высотой за счёт дополнительной точки закрывания. Неподвижная створка двери закрывается специальной ручкой немецкого производителя Stuv (Стюв).

5. Дверное полотно

6. Уплотнитель двойной резиновый Fermod (Фермод) 67

7. Рама

8. Комплект крепления М8-ПВХ применяется для крепления дверной рамы к сэндвич-панели. В комплект входят: гайка Эриксона, армированная термогайка, термошайба и шпилька.

9. Обрамление дверного проёма состоит из двух металлических уголков толщиной 0,5 мм, соединенных пластиковым профилем, который гарантирует разрыв мостов холода.

ДВЕРИ СТАНДАРТНОЙ СЕРИИ

Распашные двери "ПрофХолод" также комплектуются замками итальянского производителя МТН (Эм-Ти-Аш). Замки MTH обеспечивают запирание двери на ключ с внешней стороны и аварийное открывание изнутри камеры.

Замки MTH зарекомендовали себя с наилучшей стороны по соотношению цена-качества за более чем 9 лет применения на холодильных дверях "ПрофХолод".

Петли французской компании Fermod (Фермод) из ударопрочного пластика регулируются в трёх плоскостях.

Двухконтурный высокоэластичный уплотнитель сохраняет герметичность при температуре до –30°C.

Надёжное крепление фурнитуры обеспечивают внутренние закладные элементы дверного полотна. В комплект низкотемпературных дверей и дверей шоковой заморозки входит дополнительный подогрев периметра проёма — электронагревательный провод, ПЭН.

Размеры дверей для двустворчатой двери стандартного ряда приведены в таблице
