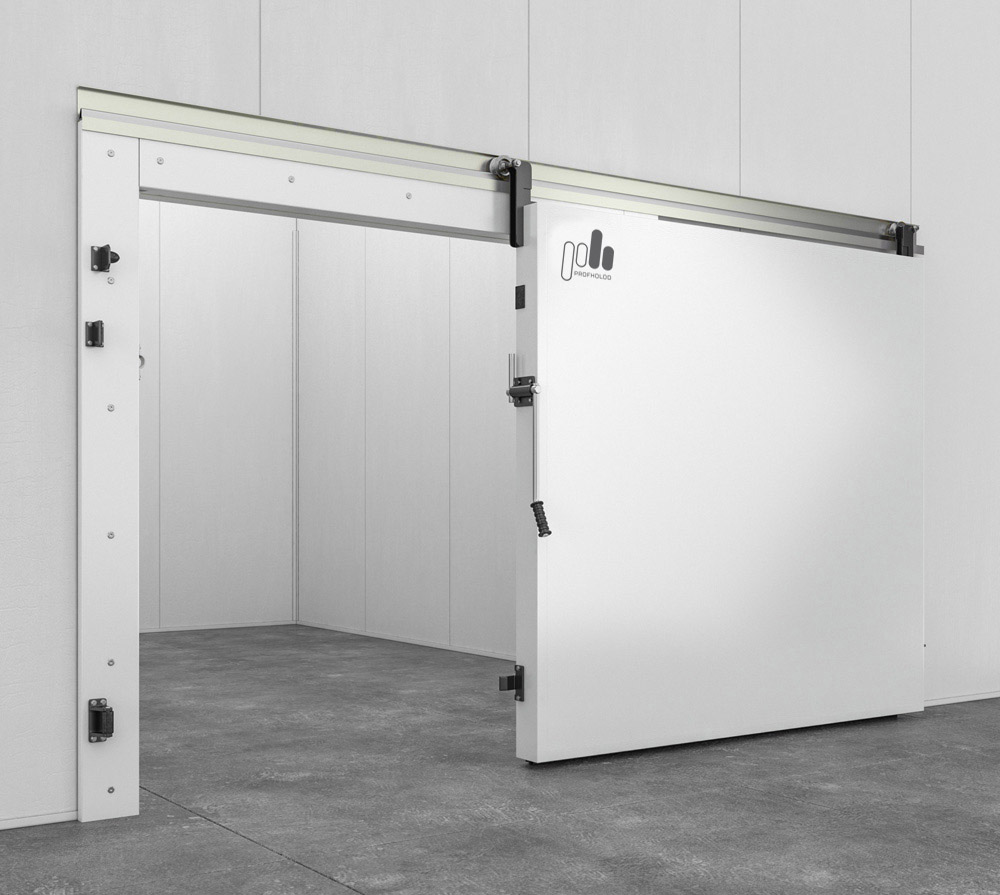

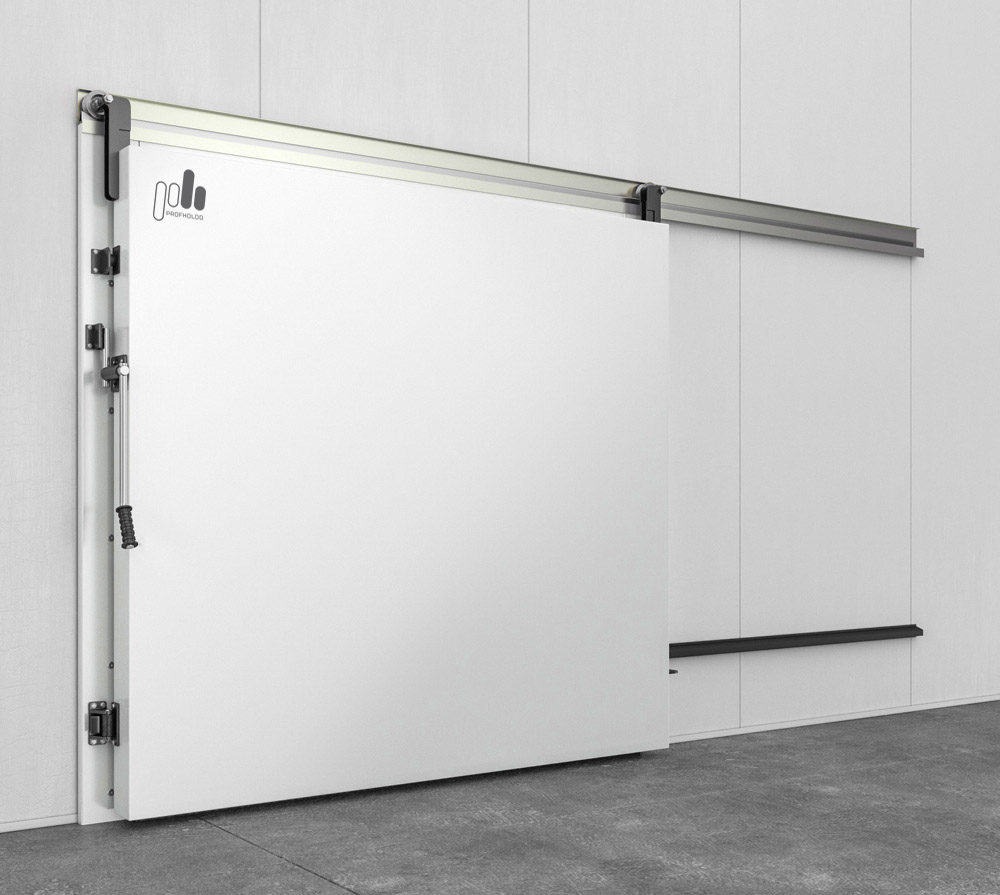

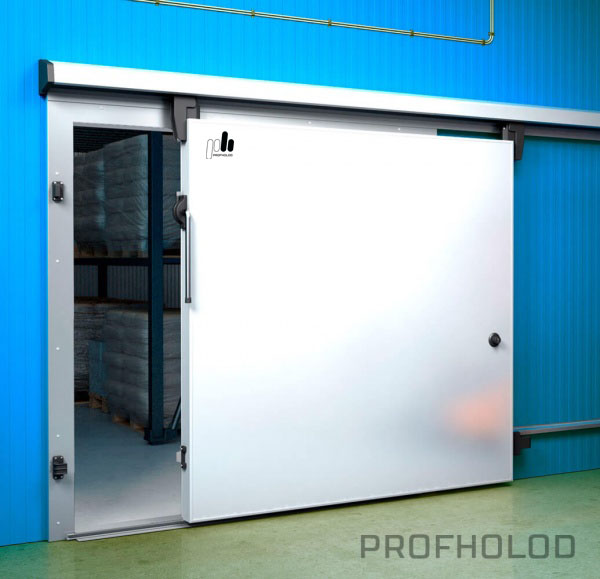

Откатные холодильные двери (ОД) ПрофХолод

----Откатные холодильные двери (ОД) ПрофХолод

Нашли дешевле?

Купить

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Толщина дверного полотна: 80, 100, 120, 150 мм.

Наполнитель: высококачественный жёсткий пенополиуретан (PUR) плотностью до 50 кг/м³ от немецкого производителя Dow Chemiсal.

Высота проёма: до 3000 мм.

Ширина проёма: до 3000 мм.

НАЗНАЧЕНИЕ ДВЕРЕЙ

Откатные холодильные двери предназначены для эксплуатации в помещениях, требующих поддержания заданной температуры (средне- и низкотемпературных холодильных камерах, складах, терминалах). ОД "ПрофХолод" удобны в эксплуатации, существенно экономят пространство помещений.

Откатные двери используются:

в местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков

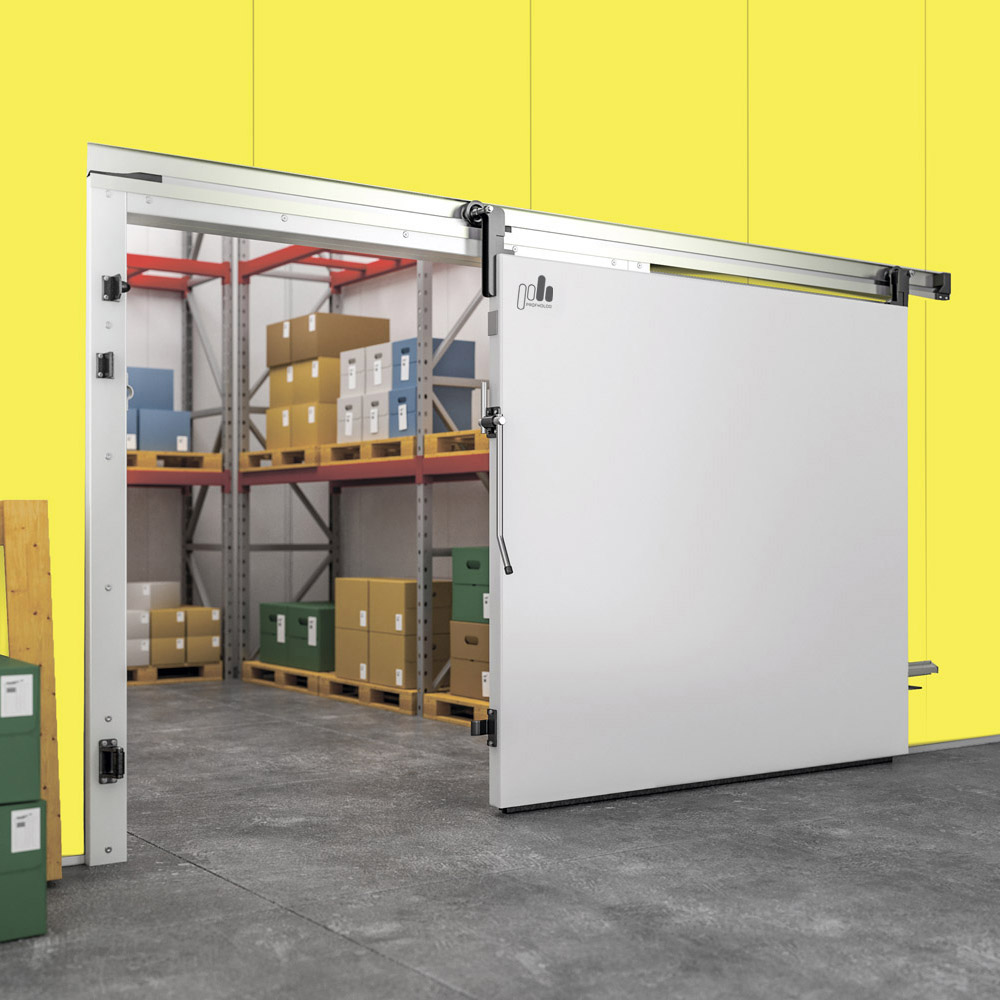

в холодильных камерах любого объёма, складах, терминалах
в помещениях, где применяется монорельс
для стабилизации климатического режима

ВАРИАНТЫ ИСПОЛНЕНИЯ

с порогом / без порога
правого / левого открывания
средне или низкотемпературного исполнения

В 2018 году департамент технических решений и новых разработок представил холодильную дверь с надёжной фурнитурой "ПрофХолод". Срок эксплуатации деталей увеличен в 1,5 раза за счёт модернизации элементов и использования более прочных материалов.

Фурнитура разработана на основе анализа слабых сторон ручек и кронштейнов европейских производителей и опыта эксплуатации откатных дверей в России.

Материалы, из которых производятся ролики, кронштейны, ручки и упоры "ПрофХолод", гарантируют прочность и долговечность.

Фурнитура окрашивается порошковой краской, которая обеспечивает стойкость к ударам и коррозии.

ТЕПЛОИЗОЛЯЦИЯ

Теплоизоляция дверей обеспечивается за счёт наполнителя: высококачественного жесткого пенополиуретана теплопроводностью 0,022 Вт/м·К немецкого производителя Dow Chemiсal.

КОНСТРУКЦИЯ ДВЕРИ

Обрамление светового проёма (опция)
Направляющие профили из анодированного алюминия
Отбойник с резиновым демпфером
Упор для внешней ручки-рычага
Рама накладная металлическая
Упор нижний направляющий Q08-4 ПХ
Захват нижний направляющий Q08-16 ПХ
Уплотнитель Fermod (Фермод) 8511
Внутренняя ручка-рычаг 3540 ПХ
Внешняя ручка-рычаг 3500 ПХ
Кронштейны верхние: левый (Q08-1 ПХ), и правый (Q08-2 ПХ)
Дверное полотно
Кронштейн нижний Q08-3 ПХ

Внутренняя ручка-рычаг 3540 ПХ и внешняя ручка-рычаг 3500 ПХ

Конструкция внутренней и внешней ручек-рычагов "ПрофХолода" устраняет присущую ручкам других производителей проблему с длиной хода толкателя.

Особенности ручек:

ход толкателя ручки для дверей тяжёлой серии — до 70 мм. Такая длина хода позволяет выталкивать дверь из посадочного жёлоба без дополнительных физических усилий
ручки имеют повышенную прочность: выполняются целиком из стали с последующим цинкованием и покрытием порошковой краской

Кронштейны верхний левый Q08-1 ПХ и правый Q08-2 ПХ с латунными или пластиковыми роликами

Кронштейны разработаны специально для откатных дверей и позволяют регулировать ход двери после монтажа. В стандартной комплектации применяются пластиковые ролики, которые выдерживают эксплуатацию дверей массой до 200 кг.

Для увеличения срока эксплуатации дверей "ПрофХолод" предлагает установить латунные ролики повышенной прочности.

Конструкция верхних кронштейнов "ПрофХолод" обеспечивает регулировку в двух плоскостях. Регулировка облегчает настройку после монтажа для корректной работы двери.

BOX A кронштейн нижний Q08-3 ПХ

Кронштейн повышенной прочности изготавливается из стали толщиной 8 мм и рассчитан на активную эксплуатацию ролика при открытии и закрытии двери.

Ролик кронштейна изготовлен из маслонаполненного полиамида, который обеспечивает непрерывное самосмазывание механизма. За счёт снижения износа срок службы деталей повышается в 1,5 раза.

Ролик передвигается в одной вертикальной плоскости с верхним кронштейном. В паре они плотно прижимают уплотнитель к раме.

Упор Q08-4 ПХ и захват Q08-16 ПХ

Комплект упора с захватом обеспечивает надёжную фиксацию за счёт волнообразного изгиба. Изгиб помогает свободно и надёжно фиксировать упор в захвате и обеспечивает плотное прилегание уплотнителя со стороны ручки.

Внутри захвата расположен подвижный ролик из маслонаполненного полиамида, который защищает конструкцию упора от истирания.

ДВЕРНОЕ ПОЛОТНО

Дверное полотно, включая торцы панели, изготовлено из стального листа толщиной 0,5 мм, что (в отличие от торцевых пластиковых профилей) позволяет выдерживать механические удары и нагрузки. В качестве наполнителя используется жёсткий пенополиуретан плотностю — до 50 кг/м³.

Металлические торцы придают дверям дополнительную стойкость к боковым ударам, неизбежным при эксплуатации.

В зависимости от степени агрессивности рабочей среды, возможно изготовление полотна откатной двери с таким видом металла:

оцинкованная сталь, окрашенная полимерной краской белого цвета (RAL 9003). По желанию заказчика возможно исполнение в любом другом цвете согласно каталогу цветов RAL
неокрашенная оцинкованная сталь
нержавеющая сталь AISI 430 (для непищевых продуктов)
нержавеющая сталь AISI 304 (для пищевых продуктов)
сталь с органическим покрытием для применения в с сельскохозяйственных объектах Granit Farm
пищевая сталь с ламинированным покрытием Food Safe

Защиту дверного полотна от повреждений обеспечивает специальная полиэтиленовая пленка толщиной 50 мкм, которая свободно удаляется после монтажа.

УПЛОТНИТЕЛЬ

Уплотнители для дверей откатных дверей представляют собой ленточные герметизирующие прокладки из пористой резины EPDM (на основе этиленпропилендиеновых мономеров) с нанесенным слоем липкого армированного клея, защищенного протекторной бумагой. Уплотнители в откатных дверях применяется внизу дверного полотна в безпороговом исполнении двери и по периметру полотна во всех случаях.

ДВЕРНАЯ РАМА

Стандартная накладная рама изготавливается из листовой холоднокатаный стали толщиной 2 мм и красится порошковой эмалевой краской в белый цвет (RAL 9003). Так же мы предлагаем возможность изготовления рамы из нержавеющей стали AISI 304 или AISI 430. Монтируется рама к наружной стене дверного проёма с помощью крепёжного набора, который входит в комплект двери.

Размеры металлической рамы зависят от размеров светового проёма:

Ширина рамы = ширина светового проёма + 300 мм
Высота рамы = высота светового проёма + 170 (беспороговое исполнение)
Высота рамы = высота светового проёма + 150 + высота порога (пороговое исполнение)

ФУРНИТУРА

Откатные двери комплектуются фурнитурой фирмы Kide (Испания), Fermod (Франция), MTH (Италия).

Пластиковые комплектующие изготовлены из высококачественного морозоустойчивого пластика.

Откатные двери для морозильных камер рекомендуется комплектовать усиленными ручками (рычажного типа).

Направляющие профили откатных холодильных дверей "ПрофХолод" выполнены из анодированного алюминия и рассчитаны на нагрузки до 200 кг.

Система боковых направляющих ОД "ПрофХолод" расположена на сэндвич панели (на стене), без крепления к полу. Благодаря такой конструкции, исключается попадание посторонних предметов в направляющие профиля холодильной двери и обеспечивается надежность и долговечность эксплуатации.

Одностворчатая Дверь легкой серии по умолчанию укомплектовываются фурнитурой фирмы Kide: Box A, Box B или Box C, Box F, Box E, замок для откатной двери.

Одностворчатая Дверь тяжелой серии серии по умолчанию укомплектовываются фурнитурой фирмы Kide и Fermod: Box A, Box B или Box C, Box D, Box H (если дверь толщиной больше 150 мм), внутренняя ручка Fermod 3350, и упором для откатной двери тяжелой серии.

Так же есть возможность укомплектовать двери более усовершенстванной внешней ручкой-рычагом Fermod 3350, стальным нижним роликом ColdTech, латунным роликом ColdTech, замком для откатной двери RAHRBACH.

Размеры откатной двери стандартного ряда

Тип двери (XX-толщина панели)	Ширина проёма	Высота проёма	Ширина полотна	Высота полотна
Тип двери (XX-толщина панели)	Ширина проёма	Высота проёма	Ширина полотна	С порогом	Без порога
ОД 800 1800 ХХ	800	1800	900	1900	1815
ОД 800 2000 ХХ	800	2000	900	2100	2015
ОД 800 2200 ХХ	800	2200	900	2300	2215
ОД 800 2400 ХХ	800	2400	900	2500	2415
ОД 800 2600 ХХ	800	2600	900	2700	2615
ОД 800 2800 ХХ	800	2800	900	2900	2815
ОД 800 3000 ХХ	800	3000	900	3100	3015
ОД 1000 1800 ХХ	1000	1800	1100	1900	1815
ОД 1000 2000 ХХ	1000	2000	1100	2100	2015
ОД 1000 2200 ХХ	1000	2200	1100	2300	2215
ОД 1000 2400 ХХ	1000	2400	1100	2500	2415
ОД 1000 2600 ХХ	1000	2600	1100	2700	2615
ОД 1000 2800 ХХ	1000	2800	1100	2900	2815
ОД 1000 3000 ХХ	1000	3000	1100	3100	3015
ОД 1200 1800 ХХ	1200	1800	1300	1900	1815
ОД 1200 2000 ХХ	1200	2000	1300	2100	2015
ОД 1200 2200 ХХ	1200	2200	1300	2300	2215
ОД 1200 2400 ХХ	1200	2400	1300	2500	2415
ОД 1200 2600 ХХ	1200	2600	1300	2700	2615
ОД 1200 2800 ХХ	1200	2800	1300	2900	2815
ОД 1200 3000 ХХ	1200	3000	1300	3100	3015
ОД 1400 1800 ХХ	1400	1800	1500	1900	1815
ОД 1400 2000 ХХ	1400	2000	1500	2100	2015
ОД 1400 2200 ХХ	1400	2200	1500	2300	2215
ОД 1400 2400 ХХ	1400	2400	1500	2500	2415
ОД 1400 2600 ХХ	1400	2600	1500	2700	2615
ОД 1400 2800 ХХ	1400	2800	1500	2900	2815
ОД 1400 3000 ХХ	1400	3000	1500	3100	3015
ОД 1600 1800 ХХ	1600	1800	1700	1900	1815
ОД 1600 2000 ХХ	1600	2000	1700	2100	2015
ОД 1600 2200 ХХ	1600	2200	1700	2300	2215
ОД 1600 2400 ХХ	1600	2400	1700	2500	2415
ОД 1600 2600 ХХ	1600	2600	1700	2700	2615
ОД 1600 2800 ХХ	1600	2800	1700	2900	2815
ОД 1600 3000 ХХ	1600	3000	1700	3100	3015
ОД 1800 1800 ХХ	1800	1800	1900	1900	1815
ОД 1800 2000 ХХ	1800	2000	1900	2100	2015
ОД 1800 2200 ХХ	1800	2200	1900	2300	2215
ОД 1800 2400 ХХ	1800	2400	1900	2500	2415
ОД 1800 2600 ХХ	1800	2600	1900	2700	2615
ОД 1800 2800 ХХ	1800	2800	1900	2900	2815
ОД 1800 3000 ХХ	1800	3000	1900	3100	3015
ОД 2000 1800 ХХ	2000	1800	2100	1900	1815
ОД 2000 2000 ХХ	2000	2000	2100	2100	2015
ОД 2000 2200 ХХ	2000	2200	2100	2300	2215
ОД 2000 2400 ХХ	2000	2400	2100	2500	2415
ОД 2000 2600 ХХ	2000	2600	2100	2700	2615
ОД 2000 2800 ХХ	2000	2800	2100	2900	2815
ОД 2000 3000 ХХ	2000	3000	2100	3100	3015
ОД 2200 1800 ХХ	2200	1800	2300	1900	1815
ОД 2200 2000 ХХ	2200	2000	2300	2100	2015
ОД 2200 2200 ХХ	2200	2200	2300	2300	2215
ОД 2200 2400 ХХ	2200	2400	2300	2500	2415
ОД 2200 2600 ХХ	2200	2600	2300	2700	2615
ОД 2200 2800 ХХ	2200	2800	2300	2900	2815
ОД 2200 3000 ХХ	2200	3000	2300	3100	3015
ОД 2400 1800 ХХ	2400	1800	2500	1900	1815
ОД 2400 2000 ХХ	2400	2000	2500	2100	2015
ОД 2400 2200 ХХ	2400	2200	2500	2300	2215
ОД 2400 2400 ХХ	2400	2400	2500	2500	2415
ОД 2400 2600 ХХ	2400	2600	2500	2700	2615
ОД 2400 2800 ХХ	2400	2800	2500	2900	2815
ОД 2400 3000 ХХ	2400	3000	2500	3100	3015
ОД 2400 1800 ХХ	2400	1800	2500	1900	1815
ОД 2400 2000 ХХ	2400	2000	2500	2100	2015
ОД 2400 2200 ХХ	2400	2200	2500	2300	2215
ОД 2400 2400 ХХ	2400	2400	2500	2500	2415
ОД 2400 2600 ХХ	2400	2600	2500	2700	2615
ОД 2400 2800 ХХ	2400	2800	2500	2900	2815
ОД 2400 3000 ХХ	2400	3000	2500	3100	3015
ОД 2600 1800 ХХ	2600	1800	2700	1900	1815
ОД 2600 2000 ХХ	2600	2000	2700	2100	2015
ОД 2600 2200 ХХ	2600	2200	2700	2300	2215
ОД 2600 2400 ХХ	2600	2400	2700	2500	2415
ОД 2600 2600 ХХ	2600	2600	2700	2700	2615
ОД 2600 2800 ХХ	2600	2800	2700	2900	2815
ОД 2600 3000 ХХ	2600	3000	2700	3100	3015
ОД 2800 1800 ХХ	2800	1800	2900	1900	1815
ОД 2800 2000 ХХ	2800	2000	2900	2100	2015
ОД 2800 2200 ХХ	2800	2200	2900	2300	2215
ОД 2800 2400 ХХ	2800	2400	2900	2500	2415
ОД 2800 2600 ХХ	2800	2600	2900	2700	2615
ОД 2800 2800 ХХ	2800	2800	2900	2900	2815
ОД 2800 3000 ХХ	2800	3000	2900	3100	3015
ОД 3000 1800 ХХ	3000	1800	3100	1900	1815
ОД 3000 2000 ХХ	3000	2000	3100	2100	2015
ОД 3000 2200 ХХ	3000	2200	3100	2300	2215
ОД 3000 2400 ХХ	3000	2400	3100	2500	2415
ОД 3000 2600 ХХ	3000	2600	3100	2700	2615
ОД 3000 2800 ХХ	3000	2800	3100	2900	2815
ОД 3000 3000 ХХ	3000	3000	3100	3100	3015
