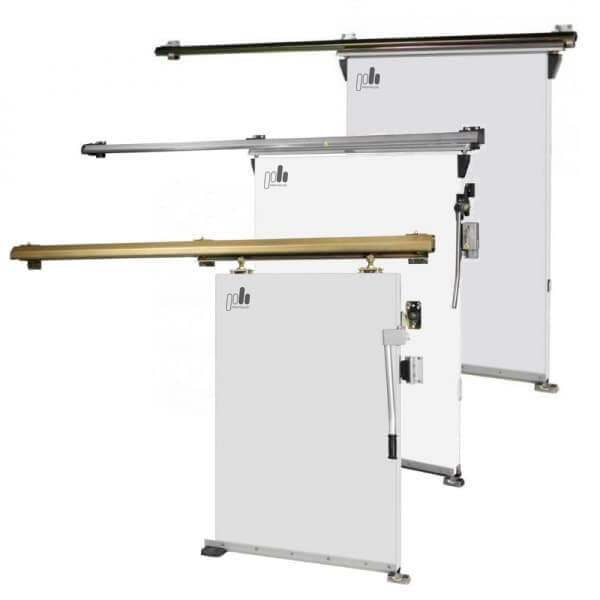

Откатные холодильные двери Fermatic (ОД F) ПрофХолод

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Толщина панелей: 80, 100, 120, 150 мм.

Наполнитель: ППУ R&D центра "ПрофХолод".

Высота проёма: до 4700 мм.

Ширина проёма: до 3100 мм.

НАЗНАЧЕНИЕ ДВЕРЕЙ

Откатные холодильные двери ОД F комплектуются откатными системами ведущего французского производителя фурнитуры для холодильных дверей Fermod (Фермод), и предназначены для эксплуатации в помещениях, требующих поддержания заданной температуры: средне- и низкотемпературных холодильных камерах, складах, терминалах.

ОД F "ПрофХолода" удобны в эксплуатации, существенно экономят пространство помещений.

Откатные двери используются:

• в местах прохода людей, провоза ручных тележек с грузом, проезда механизированных погрузчиков
• в холодильных камерах любого объёма, складах, терминалах

ВАРИАНТЫ ИСПОЛНЕНИЯ

• откатная дверь с порогом и без порога
• откатная дверь средне или низкотемпературного исполнения
• дверь правого отката / левого отката

ДВЕРНОЕ ПОЛОТНО

Дверное полотно, включая торцы панели, изготовлено из стального листа толщиной 0,5 мм, что (в отличие от торцевых пластиковых профилей) позволяет выдерживать механические удары и нагрузки. В качестве наполнителя используется жёсткий пенополиуретан плотностью до 50 кг/м³.

Металлические торцы придают дверям дополнительную стойкость к боковым ударам, неизбежным при эксплуатации.

Учитывая степень агрессивности рабочей среды в помещении, где планируется эксплуатация откатной двери, вы можете pаказать полотно двери из следующих видов металла:

• оцинкованная сталь, окрашенная полимерной краской белого цвета RAL 9003 или любого другого цвета согласно каталогу цветов RAL, исходя из индивидуального проекта
• неокрашенная оцинкованная сталь
• нержавеющая сталь AISI 430 для непищевых продуктов
• нержавеющая сталь AISI 304 для пищевых продуктов
• пищевая сталь с ламинированным покрытием Food Safe

Перед транспортировкой дверное полотно закрывается полиэтиленовой плёнкой толщиной 50 мкм, которая защищает покрытие. Плёнка свободно удаляется после монтажа.

УПЛОТНИТЕЛЬ

Уплотнители для дверей откатных дверей представляют собой ленточные герметизирующие прокладки из пористой резины EPDM (на основе этиленпропилендиеновых мономеров) с нанесённым слоем липкого армированного клея, защищённого протекторной бумагой. Уплотнитель устанавливается по всему периметру внутренней стороны полотна.

ДВЕРНАЯ РАМА

Стандартная накладная рама изготавливается из листовой холоднокатаной стали толщиной 2 мм и красится порошковой эмалевой краской в белый цвет (RAL 9003). Так же возможно изготовление рамы из нержавеющей стали AISI 304 или AISI 430. Монтируется рама к наружной стене дверного проёма с помощью крепёжного набора, который входит в комплект двери.

Размеры металлической рамы зависят от размеров светового проёма:

• ширина рамы = ширина светового проёма + 300 мм
• высота рамы = высота светового проёма + 170 (беспороговое исполнение)
• высота рамы = высота светового проёма + 150 + высота порога (пороговое исполнение)

Двери комплектуются надёжной французской фурнитурой компании Fermod (Фермод):

• замки закрываются на ключ и имеют функцию аварийного открывания изнутри
• двухконтурный высокоэластичный уплотнитель сохраняет герметичность при температуре до –30 °C
• петли из ударопрочного пластика регулируются в трёх плоскостях

Надёжное крепление фурнитуры обеспечивают внутренние закладные элементы дверного полотна. В комплект низкотемпературных дверей и дверей шоковой заморозки входит дополнительный подогрев периметра проёма — электронагревательный провод, ПЭН.

ФУРНИТУРА

Откатные двери Fermatic комплектуются фурнитурой Fermod (Франция), Rahrbach (Германия).

"ПрофХолод" предлагает два вида направляющих для откатных дверей серии F:

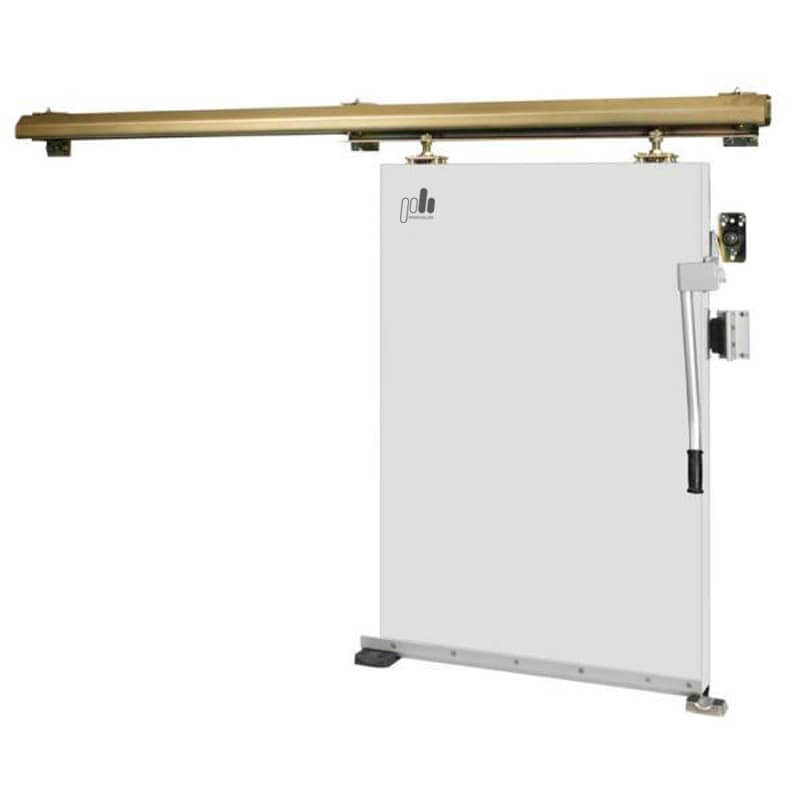

• Откатная система Fermatic 21хх. Применяется на дверях высотой от 2000 мм до 2600 мм и шириной от 2300 до 2500 мм. Это облегчённая система с алюминиевой направляющей и двумя роликами для дверей весом до 150 кг.

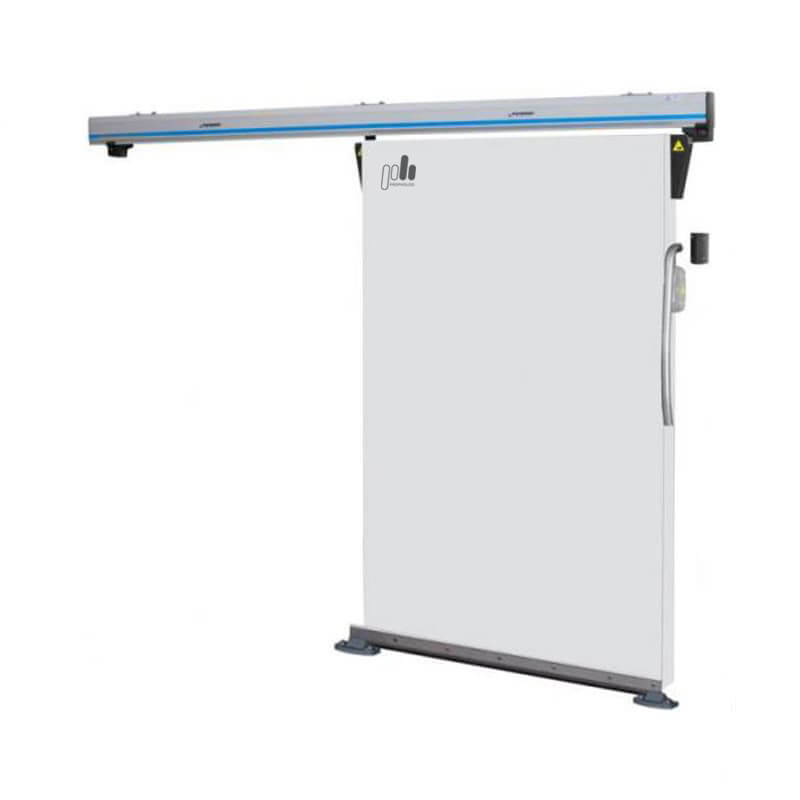

• Откатная система Fermatic 35xx. Применяется на дверях высотой от 2900 мм до 4700 мм и шириной от 2600 мм до 3100 мм. Это усиленная система направляющих из анодированной стали с четырьмя роликами для дверей весом до 250 кг.

Дизайн направляющих Fermatic 2157 и 3500 выполнен таким образом, чтобы их можно было промывать струёй воды. Вода на направляющих не скапливается, поэтому после промывки нет необходимости в дополнительной очистке. Система фиксации дверного полотна складывается из двух фиксаторов (башмаков), которые устанавливаются на полу в противоположных сторонах двери в зависимости от их отката.

Дверь комплектуется ручками рычажного типа. Наружная ручка-рычаг Fermod 3350/115 и внутренняя ручка-рычаг 3530 Fermod предназначены для откатных дверей толщиной 80–120 мм, весом не более 100 кг и высотой дверного полотна до 4 000 мм.

На ОД F высотой от 4 000 до 5 000 мм устанавливаются внешние и внутренние ручки Fermod 4440.

По запросу двери комплектуются замком Fermod F57, а двери с электроприводом — Fermod F58.

Возможные варианты цветов по каталогу RAL:

Размеры откатной двери стандартного ряда (ОД F):
